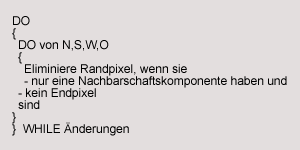

Verfahren:

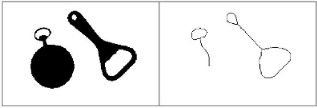

Diese Abbildung zeigt das Ergebnis einer Skelettierung:

Binärbild

Skelett

Wann ein Pixel ein Endpixel ist, hängt von der Wahl der Nachbarschaft ab. Daraus resultieren also für ein und dasselbe Bild unterschiedliche Ergebnisse.

4.7.5 Topologische und geometrische Merkmale

1. topologische Merkmale:

Topologische Merkmale sind:

Anzahl Komponenten

Anzahl Löcher

Eulerzahl

Die Anzahl der Komponenten pro Objekt ist abhängig davon, was wir als Objekt auffassen.

Beispiel: 3 Gebäude

a. wenn Objekt = Gebäude, dann hat jedes Objekt eine Komponente b. wenn Objekt = Gebäudereihe, dann hat das Objekt mehrere Komponenten
