Gleichzeitige Darstellung mehrerer Vertikalprofile durch einen Laserscanning-Höhendatensatz:
Das bedeutet, das für diese Darstellung mehrere Profile durch einen Höhendatensatz gelegt und die gemessenen Höhen entlang der Profillinien gemeinsam aufgetragen wurden. Einem Punkt im obigen Bild können deshalb mehrere Höhen zugeordnet sein. Diese Darstellung ist für das Ergebnis einer Leitungsbefliegung besonders gut geeignet, da dadurch die relativ dünn vorhandenen Messwerte auf den Leitungen verdichtet dargestellt werden und der Leitungsverlauf leicht beobachtet werden kann.
In untenstehender Abbildung ist das Ergebnis einer weiteren Verarbeitung aus diesen Höhendaten zu sehen. Hierfür wurden die gemessenen Leitungspunkte zu Linien verbunden und auf die 3D-Darstellung des Höhendatensatzes aufgebracht.

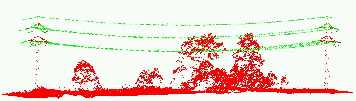

Leitungsmessung Vertikaldarstellung [TopoSys 2002]
Leitungsmessung 3D-Darstellung [TopoSys 2002]
