Beispiele für eine geographische und eine geordnete Komponente in Karten

Eine Komponente ist nur dann geordnet, wenn sich ihre Kategorien in einer allgemein gültigen Reihenfolge ordnen lassen, und wenn man die Kategorien als a priori äquidistant betrachten kann. Die Transkription muss versuchen, diese Abstandsgleichheit zu erhalten.

Punkthafte Darstellung



Linienhafte Darstellung
Die Variation der Breite von Linien bietet für das Problem der geordneten linienhaften graphischen Darstellung die einfachste und prägnanteste Lösung.

Flächenhafte Darstellung
Bei diesem Problem nutzt man die Tonwert-Variation, die man durch Raster erstellen kann. Redundanz mit Muster, Form und Richtung begünstigen das Selektieren der Information.

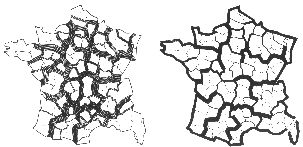

Die unten stehende Karte ist ein typisches Beispiel für eine geordnete Folge. In diesem Fall bildet Schwarz nicht die erste Stufe (stattdessen wurde ein dunkles Muster verwendet), da Schwarz infolge der groß- flächigen Ausbreitung das Bild zu schwer werden ließe.
