Grundprinzipien kartographsicher Gestaltungsmöglichkeiten nach Arnberger

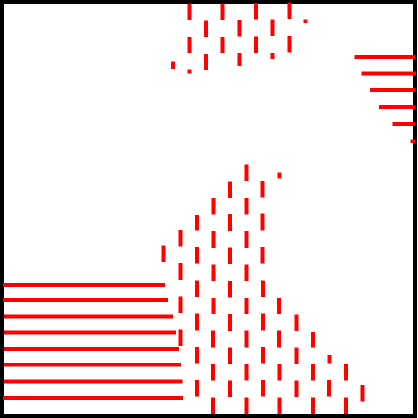

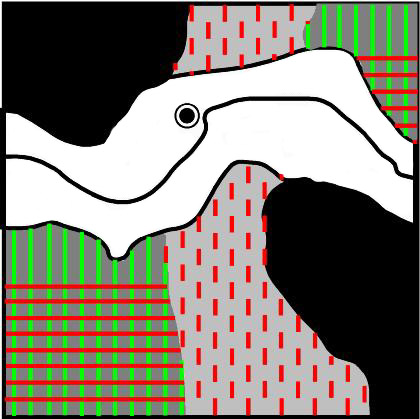

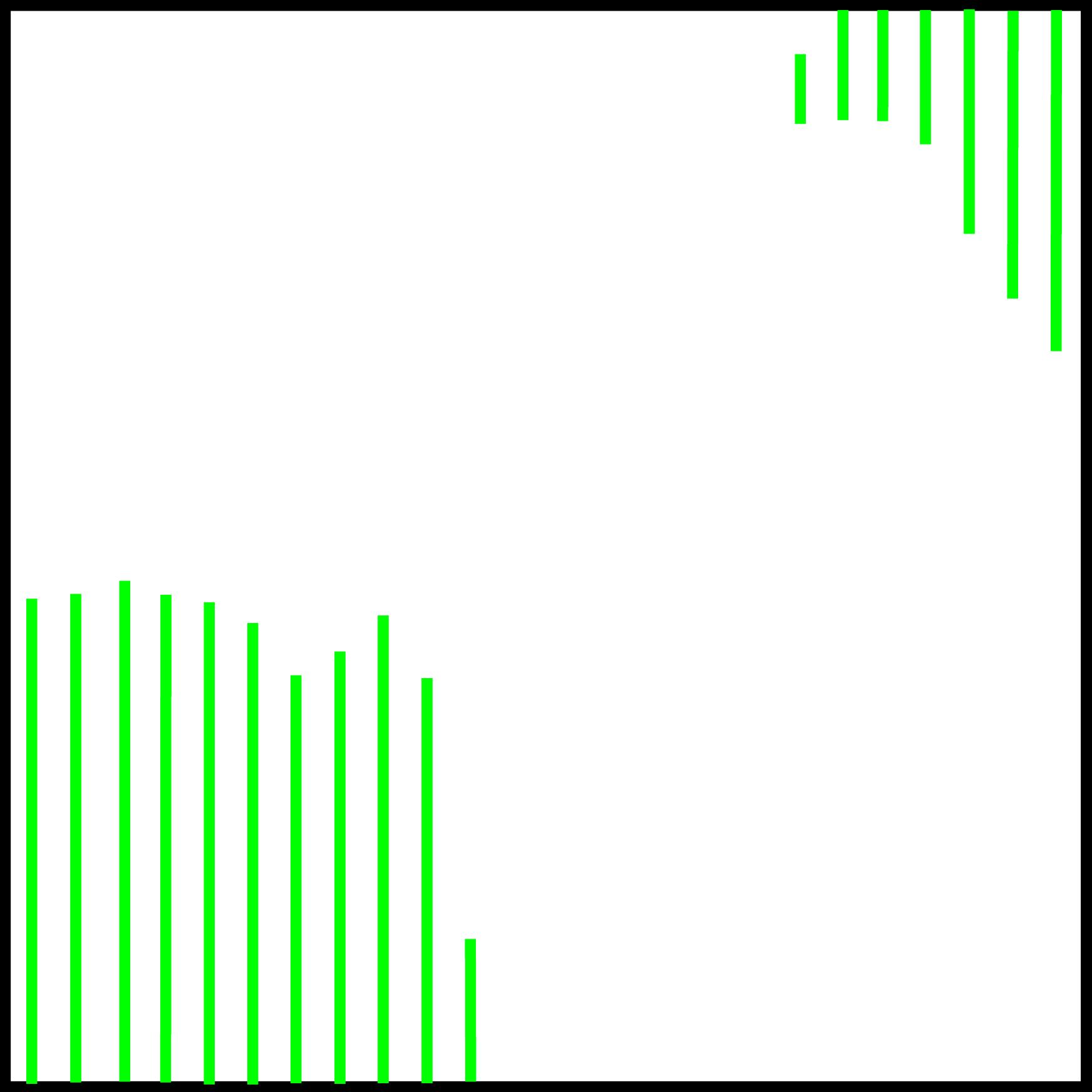

Die Abbildungen zeigen den Aufbau von drei Aussage-schichten in einer Karte.

Nach den Grundprinzipien kartographischer

Gestaltungsmöglichkeiten nach Arnberger

Arnberger (1963, 1964, 1966) führt alle kartographi-

schen Ausdrucksformen auf vier Grundprinzipien

zurück. Als wesentliche Kriterien dieser Prinzipien

nennt er

das Ausmaß der Lagetreue

die graphische Form der quantitativen Aussage

den Grad der Symbolisierung

Ausstattung und Aufbau der verwendeten

Grundkarte

a) Lageprinzip (topographisches Prinzip):

Zu den nach dem Lageprinzip erstellten Karten

gehören alle grundriss- bzw. lagetreuen, vorwie-

gend qualitativen Darstellungen mit geeignetem

topographischen Kartengrund.

b) Diagrammprinzip:

Hierzu zählen vorwiegend Kartogramm- und Karto-

diagrammdarstellungen, bei denen der Schwer-

punkt auf der quantitativen Aussage liegt. Deren

Darstellung erfolgt mit Hilfe von Diagrammen,

Signaturen oder Flächenfarben.

c) Bildstatisches Prinzip:

Bei Karten und Karto(dia)grammen dieser Grup-

pe beruht die Darstellung auf dem Gebrauch von

Werteinheitssignaturen („Wiener Methode der

Bildstatistik“, Zählrahmenmethode, Kleingeldme-

thode, Baukastenmethode)
