Für das eingangs genannte Beispiel wurden zwei verschiedene Möglichkeiten der Klasseneinteilung gewählt:

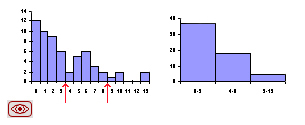

Histogramm: Äquidistante Klassenbreiten

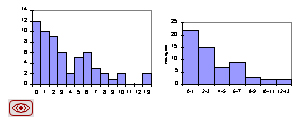

Histogramm: Natürliche Unterbrechungen

Ausgehend von diesen Einteilungen werden in einem zweiten Schritt die graphischen Gestaltungsmittel

ausgewählt.

Graphische Darstellung von Wertstufen / Klassen

Bei der Auswahl der graphischen Mittel zur Darstellung verschiedener Wertstufen sollte Folgendes bedacht werden:

·der Skalencharakter muss erkennbar sein
·die Stufen / Klassen müssen eindeutig unterscheid- bar und erkennbar sein, auch in einem unter- schiedlichen graphischen Umfeld

Diese Grundregeln gelten für alle verwendbaren Geometrietypen.

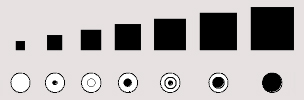

Beispiele für Skalen zur Darstellung von Wertstufen:
